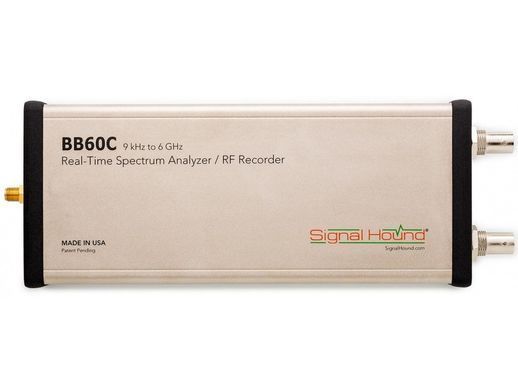

Signal Hound BB60C - это анализатор спектра реального времени, который также являющийся регистратором высокочастотных сигналов, представляет собой новое дополнение к линейке продуктов Signal Hound. Благодаря использованию интерфейса USB 3.0 анализатор спектра BB60C осуществляет высокоскоростную передачу оцифрованного сигнала со скоростью 140 Мб/с. 14-ти битный аналогово-цифровой преобразователь (АЦП) устройства работает со скоростью 80 миллионов выборок в секунду, что обеспечивает мгновенную полосу 27 МГц.
Основой работы этого анализатора спектра является собственный прикладной программный интерфейс (Application Programming Interface – API), выполняющий быстрое преобразование Фурье со скоростью до 1,2 млн. операций в сек. API передает спектральные данные в реальном времени в графический интерфейс пользователя (Graphical User Interface - GUI), выполненный с открытым исходным кодом, или приложению потребителя.
Из-за значительных требований по обработке данных рекомендуется использовать настольный персональный компьютер с процессором не хуже, чем Intel i7-2600, или ноутбук с процессором не хуже, чем Intel i7-3612QM. Для функционирования устройства BB60C в качестве регистратора ВЧ сигналов необходимо наличие жесткого диска со скоростью записи не менее 250 Мб/с. Программное обеспечение с открытым исходным кодом “FM Demo” демонстрирует данную возможность посредством записи радиостанций целого FM радиодиапазона в полосе 88 - 108 МГц на диск. Вы можете прослушивать любые две радиостанции одновременно в прямом эфире или в записи. Обратите внимание, что одна минута записи требует 10 Гб дискового пространства.
Программное обеспечение обеспечивает отображение спектра в двухмерном и трехмерном режимах. Предусмотрен режим отображения спектра во времени с помощью уменьшающейся насыщенности. Обычно в данном режиме легче отследить одиночные артефакты в спектре сигнала.
Если необходимо проставить временные метки в оцифрованном ВЧ сигнале, следует использовать имеющийся у BB60C вход сигнала 1-PPS меток системы GPS. BB60Cимеет развитую систему запуска развертки, позволяющую устанавливать длительность интервала и временную задержку относительно определенного триггера. Это позволяет увидеть спектр в специфическое время, например, во время осуществления импульсной модуляции.
Основные характеристики и особенности анализатора спектра Signal Hound BB60C:
- диапазон частот 9 кГц - 6 ГГц
- скорость развертки до 24 ГГц/с (≥10 кГц RBW)
- широкий динамический диапазон от -158 дБм до +10 дБм
- RBW 10 Гц - 10 МГц
- питание от USB, не требуется внешний источник питания
- мощная цифровая обработка сигнала происходит непосредственно на ПК
- возможность использования API (Application Programming Interface) для разработки собственных приложений
- оцифровка сигнала с частотой 80 М выборок за секунду
- мгновенная полоса пропускания 27 МГц
- совместимость с Windows 7/8/10 64-разрядными операционными системи
- интерфейс USB3.0 обеспечивает высокоскоростную передачу оцифрованного сигнала со скоростью 140 Мб/с
