Полнофункциональное сенсорное управление

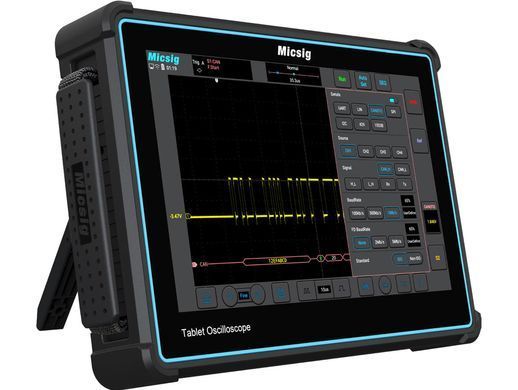

Новый осциллограф серии TO обеспечивает полностью сенсорное управление, а обновленный пользовательский интерфейс делает его гораздо более удобным в использовании по сравнению с традиционными настольными осциллографами
10,1-дюймовый TFT-LCD дисплей
Сверхвысокое разрешение 1280*800 и бесшовный емкостной экран обеспечивают непревзойденные сенсорные ощущения, а компактный дизайн - лидер среди портативных решений
Universal Probe Interface (UPI)
* Все осциллографы серий TO и ATO, выпущенные после 5 июля 2023 г., больше не имеют интерфейса UPI, только стандартный интерфейс BNC.
UPI может подавать питание на активные пробники Micsig, такие как CP503, CP1003, DP750-100, RCP500, и автоматически конфигурировать коэффициент затухания пробника с осциллографом.
Полная совместимость
Оснащен интерфейсами Wi-Fi, USB 3.0/2.0 Host, USB Type-C, заземления, HDMI и триггерного выхода
Портативный и настольный
Встроенный литий-ионный аккумулятор емкостью 7500 мАч поддерживает работу в полевых условиях в течение 4/5 ч, блокировка отключения питания обеспечивает безопасность переноски и хранения; треугольная задняя подставка позволяет надежно установить прибор на столе.
Глубина памяти 220 Mpts
Благодаря использованию аппаратной технологии Zoom и максимальной глубине памяти 220 Mpts пользователи могут захватывать сигналы на больших временных интервалах при высоком разрешении и видеть больше деталей.
Максимальная скорость захвата формы волны 300 000 wfms/s позволяет серии TO легко фиксировать необычные или маловероятные события.
Мощные триггерные функции
Поддержка функций Edge, Pulse, Runt, Logic, N-edge, Video, Timeout, Slope и др.
Функция декодирования последовательной шины (стандарт)
Поддержка UART, CAN, LIN, SPI, I2C, возможность вывода декодированных данных в текстовом режиме или в формате CSV
31 вид автоматических измерений
могут быть отображены и очищены на экране одним нажатием кнопки
Поддержка аппаратного цифрового фильтра
Исключение несущественных частотных составляющих для устранения помех.
Сегментированный сбор данных
Для эффективного анализа может быть записано до 10 000 событий осциллограмм, что помогает пользователям захватывать случайные сигналы и более оптимально сохранять необходимые данные.
Поддержка функции цветовой температуры
Красным цветом обозначаются события, которые происходят чаще, а синим - точки, которые происходят реже, что помогает пользователям фиксировать периодические формы сигнала, чтобы удобнее было задавать условия срабатывания.
Поддержка функции HDMI
Пригодится для проведения презентаций на большом экране.
Поддержка мобильных APP (Android, iOS) и дистанционного управления с ПК.
Поддержка обновления по Wi-Fi сети и передачи данных по FTP.
Основные характеристики
Модель |
TO3004 |
TO2004 |
TO1004 |
Полоса пропускания |
300MHz |
200MHz |
100MHz |
Кол-во каналов |
4 |
4 |
4 |
Время нарастания |
≤1.16ns |
≤1.75ns |
≤3.5ns |
Макс. Частота дискретизации |
2GSa/S |
2GSa/S |
1GSa/S |
Макс. Глубина памяти |
220Mpts |
220Mpts |
110Mpts |
Скорость захвата |
300,000 wfms/s |
300,000 wfms/s |
78,000 wfms/s |
Чувствительность |
1mV/div ~ 10V/div (1MΩ);1mV/div ~ 10V/div (50Ω) |
1mV/div ~ 10V/div |
|
Входное сопротивление |
1MΩ/50Ω |
1MΩ |
|
Коэф. развертки |
1ns/div ~ 1ks/div |
2ns/div ~ 1ks/div |
|
Типы триггеров |
Edge、Pulse Width、Logic、Nth Edge、Runt、Slope,、Time Out,、Video |
||
Декодирование протоколов |
UART、CAN、CAN FD、LIN、SPI、I²C |
||
Математика |
Sqrt()、 Abs()、Deg()、 Rad()、Exp()、Diff()、ln()、Sine()、Cos()、Tan()、 Intg()、 Log()、arcsin()、arccos()、arctan() |
||
Интерфейсы |
Wi-Fi、USB 3.0/2.0 Host、USB type-C、Grounding、HDMI、Trigger out |
||
Накопитель |
32GB |
||
Дисплей |
10.1 дюймовый емкостный сенсорный ЖК-дисплей,1280*800 разрешение,11*10 делений |
||
Аккумулятор |
7.4V、7500mAh Li-Ion аккумулятор / Продолжительность 2 часа |
7.4V、7500mAh Li-Ion аккумулятор / Продолжительность 5 часов |
|
Размер/вес нетто |
265*192*50mm / 1.9kg(с батареей) |
