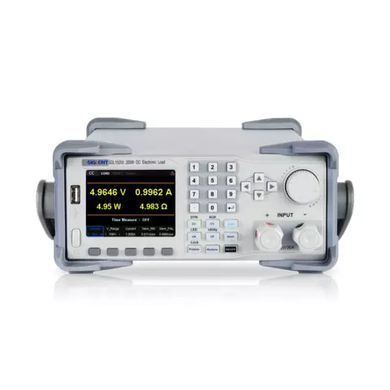

SIGLENT SDL1020X-E – это программируемая электронная нагрузка постоянного тока мощностью 200 Вт. Прибор оснащен качественным 3,5-дюймовый TFT-ЖК-дисплеем, имеет удобный интерфейс пользователя и обладает превосходными техническими характеристиками.
Модель SIGLENT SDL1020X-E обеспечивает разрешение 1 мВ / 1 мА и регулируемую скорость нарастания тока от 0,001 А/мкс до 2,5 А/мкс. Для обеспечения удалённого управления серия SDL оснащена интерфейсами RS232 / USB / LAN.
ОСОБЕННОСТИ
-
SDL1020X-E (Один канал): DC 150 В/30 А, суммарная мощность до 200 Вт.
-
4 статических режима/динамические режимы: CC/CV/CR/CP.
-
CC динамический режим: непрерывный, импульсный, коммутируемый.
-
CC динамический режим: 25 кГц, CP динамический режим: 12,5 кГц.
-
CV динамический режим: 0,5 Гц.
-
Скорость измерений напряжения и тока: до 500 кГц.
-
Регулируемый диапазон нарастания токовых значений: 0.001 A/мкс~2.5 A/мкс.
-
Мин. разрешения по считыванию: 1 мВ, 1 мА.
-
Функции тестирования короткого замыкания, тестирования батарей, режим CR-LED mode, тестирования конечной продукции на производственных линиях.
-
4-проводной режим компенсации SENSE.
-
Наличие более 100 этапов редактирования функций.
-
50 групп пошаговых этапов программирования.
-
OCP, OVP, OPP, OTP и LRV защита.
-
Внешнее управление от аналоговых сигналов.
-
Мониторинг параметров напряжения 0-10 В, тока.
-
3,5-дюймовый TFT-ЖК-дисплей, способный отображать множество параметров и состояний DUT одновременно.
-
Встроенный интерфейс RS232/USB/LAN, модуль USB-GPIB (опционально).
-
Графическое представление изменений форм сигналов, наличие карт памяти и вызова функций.
-
Программное обеспечение: поддержка SCPI, LabView driver.
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Модель |
SDL1020X |
SDL1020X-E |
|||
---|---|---|---|---|---|
Интенсивность входящего потока |
напряжение на входе |
0~150 В |
|||
ток на входе |
0~5 А |
0~30 А |
0~5 А |
0~30 А |
|
мощность на входе |
200 Вт |
||||
минимальное рабочее напряжение |
0,15 В при 5 А |
0,9 В при 30 А |
0,15 В при 5 А |
0,9 В при 30 А |
|
Режим CV |
диапазон |
0~36 В |
0~150 В |
0~36 В |
0~150 В |
разрешение |
1 мВ |
1 мВ |
|||
точность |
± (0.05%+0.025%FS) 50 д.м. / °C |
± (0.05%+0.025%FS) 50 д.м. / °C |
|||
Режим CС |
диапазон |
0~5 А |
0~30 А |
0~5 А |
0~30 А |
разрешение |
1 мА |
1 мА |
|||
точность *2 |
± (0.05%+0.05%FS) 100 д.м. / °C |
± (0.05%+0.05%FS) 100 д.м. / °C |
|||
Режим CR *1 |
диапазон |
0,03 Ом ~ 10 Ом |
|||
разрешение |
1 мА / Vуст |
||||
точность |
0.01%+0.0008 c [1] |
||||
Режим CP *3 |
диапазон |
200 Вт |
|||
разрешение |
10 мВт |
||||
точность |
0.1%+0.1% FS |
||||
Динамический режим |
|||||
Режим СС |
|||||
T1&T2 |
20 us~999 S/Res: 1 uS |
20 us~999 S/Res: 1 uS |
|||
Точность |
20 us~200 ms/Acc: 5 us, 200 ms ~999 s/Acc: 5 ms |
20 us~200 ms/Acc: 5 us, 200 ms ~999 s/Acc: 5 ms |
|||
Скорость нарастания тока *4 |
0.001~0.5 А/мкс |
0.001~2.5 А/мкс |
0.001~0.5 А/мкс |
0.001~2.5 А/мкс |
|
Минимальное время нарастания |
≈10 uS |
≈12 uS |
≈10 uS |
≈12 uS |
|
Диапазон измерения |
|||||
Напряжение обратной связи |
диапазон |
0~36 В |
0~150 В |
0~36 В |
0~150 В |
разрешение |
0,1 мВ |
1 мВ |
1 мВ |
||
точность |
± (0.025%+0.025% FS) 20 д.м. / °C |
± (0.05%+0.02% FS) 20 д.м. / °C |
|||
Ток обратной связи |
диапазон |
0~5 А |
0~30 А |
0~5 А |
0~30 А |
разрешение |
0,1 мА |
1 мА |
|||
точность |
± (0.05%+0.05% FS) 50 д.м. / °C |
± (0.05%+0.05% FS) 50 д.м. / °C |
|||
Мощность обратной связи |
диапазон |
200 Вт |
|||
разрешение |
10 мВт |
||||
точность |
± (0.1%+0.1% FS) |
||||
Сопротивление обратной связи |
диапазон |
0,03 Ом~10 кОм |
|||
разрешение |
0,001 Ом |
||||
Диапазон защиты |
|||||
Защита от превышения уровня мощности |
210 Вт |
||||
Защита от превышения уровня тока |
5,1 А |
31 А |
5,1 А |
31 А |
|
Защита от превышения напряжения |
41 В |
155 В |
41 В |
155 В |
|
Защита от превышения температуры |
85 °C |
||||
Измерения параметров батарей |
Напряжение на входе: 0,5~150 В |
||||
Входное сопротивление |
>200 кОм |
||||
Габариты |
256 × 115 × 410 мм (Ш × В × Г) |
||||
Вес |
5,8 кг |
[1] Диапазон сопротивления: (1/(1/R+(1/R)*0.01%+0.0008),1/(1/R-(1/R)*0.01%-0.0008)
*2 Скорость нарастания тока >0.2 А/мкс.
*3 Величина входного напряжения/тока не должна быть менее 10% от всей шкалы.
*4 Скорость нарастания тока: нарастание скорости в рамках 0%~90% от величины тока (0-макс. величина).
КОМПЛЕКТАЦИЯ
-
Нагрузка электронная программируемая SIGLENT SDL1020X-E — 1 шт.
-
Кабель питания — 1 шт.
-
USB-кабель — 1 шт.
-
Гарантийный талон — 1 шт.
-
Руководство пользователя — 1 шт.
