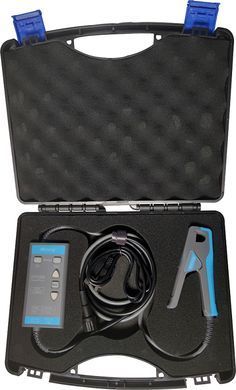

Пробник тока Micsig серии CP2100 – это токовые клещи, позволяющие измерять постоянный и переменный ток. Малогабаритный и привлекательный пробник удалось создать благодаря блочной конструкции. У данного пробника используется стандартный интерфейс BNC для подключения к входу осциллографа. Micsig CP2100 позволяет измерять максимальный ток с амплитудой до 100 А (70 Аскз); серия состоит из 2 моделей: CP2100A – полоса пропускания 800 кГц, CP2100B – полоса пропускания 2 МГц. Модели пробника тока серии CP2100 серии имеют по два диапазона: 10 и 100 А; автоматическую и ручную регулировку нуля. Источник питания – повсеместно используемый стандартный USB (не требуется дополнительный специальный источник питания, что делает измерение более удобным). Часто требуется при исследовании устройств управления электромоторами, частотных источников питания, инверторных источников питания, в электропитании, авионике и других областях.
Маленький и изысканный
Сплит дизайн, маленький и изысканный внешний вид, легко тестировать
Стандартный интерфейс BNC
Совместим со всеми осциллографами с BNC-разъемом, адаптеры также могут работать с мультиметрами.
Автоматическая и ручная функция "Zero"
Источник питания USB
Питание напрямую от USB-порта осциллографа, дополнительный адаптер не требуется.
Широкое применение
Широко используется в приводах двигателей, промышленной частоте, инверторах, источниках питания, авионике и других областях.
Модель | CP2100A | CP2100B | ||
Полоса пропускания | DC~800KHz | DC~2.5MHz | ||
Время нарастания | ≤437.5ns | ≤140ns | ||
Диапазон | 10A/100A | 10A/100A | ||
Выходная чувствительность |
0.1V/A (10A) 0.01V/A (100A) |
0.1V/A (10A) 0.01V/A (100A) |
||
Точность DC |
3%±50mA (10A) 4%±50mA(100A,500mA~40Apk) 15%(100A,40Apk~100Apk) |
3%±50mA (10A) 4%±50mA(100A,500mA~40Apk) 15%(100A,40Apk~100Apk) |
||
Время задержки |
<150ns(10A) <200ns(100A) |
<150ns(10A) <200ns(100A)
|
||
Диапазон измерения тока |
50mA~10Apk(10A) 1A~100Apk(100A) |
50mA~10Apk(10A) 1A~100Apk(100A) |
||
Максимальный измеряемый ток |
100Apk,70.7Arms(DC+ACpk) 200Apk-pk,70.7Arms(AC) |
100Apk,70.7Arms(DC+ACpk) 200Apk-pk,70.7Arms(AC) |
||
Максимальное напряжение |
CAT Ⅲ 300V CAT Ⅱ 600V |
CAT Ⅲ 300V CAT Ⅱ 600V | ||
Диаметр захвата клещей | 13mm | 13mm | ||
Защита от перегрузки |
Зуммер пищит, Кнопка мигает |
Зуммер пищит, Кнопка мигает |
||
Питание | DC5V | DC5V |
