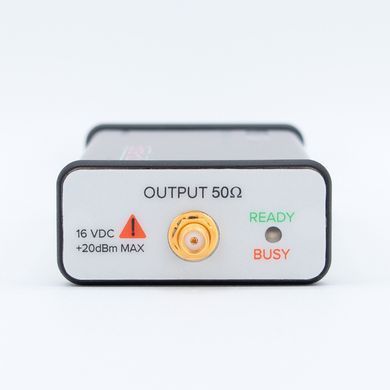

Векторный генератор сигналов Signal Hound VSG25A способен формировать множество сложных сигналов, использующихся в современной индустрии беспроводных коммуникаций. VSG25A имеет рабочий диапазон от 100 МГц до 2,5 ГГц с амплитудой выходного сигнала от -40 дБм до +10 дБм и полосу модуляции 100 МГц, что включает в себя большинство телекоммуникационных частот и две главные полосы ISM (902-928 МГц и 2,4-2,5 ГГц). При снижении требований к характеристикам устройство может быть использовано в диапазоне от 80 МГц с амплитудами от -80 дБм до +13 дБм. Питание осуществляется по шине USB, а малые габариты и вес (150 г) позволяют носить устройство даже в кармане.
В основе генератора VSG25A лежит квадратурный модулятор, управляемый генератором сигналов произвольной формы, который включает в себя цифровой вычислительный синтезатор частот (ЦВС), два 12-битных ЦАП и память формы сигнала. Выходные сигналы генератора произвольной формы - квадратурные (I и Q).
Внутри генератора сигналов произвольной формы расположена память объёмом 4000 слов. Слова могут отображать мгновенное значение частоты или значение составляющих I и Q. При кажущейся простоте конструкции, в сочетании с регулируемой тактовой частотой ЦАП данная система может формировать 512 символов QAM-256 с фильтром RRC (root-raised cosine filter) с практически любой скоростью передачи данных от 16 kSPS до 45 MSPS.
Амплитуда выходного 12-битного сигнала может регулироваться с помощью аттенюатора в пределах до 47 дБ, а при снижении разрешения – до 80 дБ.
Период сигнала может быть больше продолжительности запоминаемой формы сигнала. Это удобно для генерации периодических импульсов произвольной формы. Тактовая частота памяти формы сигнала составляет от 800 кГц до 180 МГц, поделённая на значение предделителя (от 1 до 15). Формируемый период сигнала имеет ту же тактовую частоту, но другой предделитель и 16-битный счётчик, что позволяет формировать периоды сигнала до 15 · 65535 = 983025 тактовых отсчётов.
VSG25A позволяет формировать широкий спектр различных сигналов с достаточной степенью точности. Встроенная поддержка следующих видов модуляции: BPSK, DBPSK, QPSK, OQPSK, DQPSK, π/4 DQPSK, 8-PSK, D8PSK, 16-PSК, QAM-16, QAM-64, QAM-256.
