SIGLENT SDS1202X-E – двоканальний фосфорний осцилограф із смугою пропускання 200 МГц, частотою дискретизації 1 Гвиб/с, і стандартною глибиною пам'яті до 14 МБ.
Серія осцилографів SDS1000X-E відрізняється від попередніх осцилографів SDS1000X вдосконаленим апаратним, а також програмним забезпеченням. Нова лінійка приладів володіє дуже високою швидкістю захоплення осцилограм - до 400 000 осц/с в режимі сегментованої вибірки. Функція швидкого перетворення Фур'є (ШПФ) дозволяє обробляти до 1 млн. точок.
ОСОБЛИВОСТІ
- Технологія фосфорних осцилографів нового покоління
- Низький рівень фонового шуму
- 38 типів автоматичних вимірювань
- Підтримка підрахунку статистики, зум-операцій, логічних операцій, математичних операцій, історії, відносних вимірювань
- Математичні операції з осцилограмами (ШПФ, додавання, віднімання, множення, ділення, інтегрування, диференціювання, квадратний корінь)
- Апаратна високошвидкісна функція Pass/Fail
- 7-дюймовий TFT РК дисплей з роздільною здатністю 800×480
- Широкий вибір інтерфейсів: USB Host, USB Device, LAN, Pass/Fail, Trigger Out, Ext Trigger
- Підтримка багатомовного відображення і вбудованої онлайн-підтримки
ТЕХНІЧНІ ХАРАКТЕРИСТИКИ
|
|
SDS1072X-E |
SDS1102X-E |
SDS1202X-E |
|
Смуга пропускання |
70 МГц |
100 МГц |
200 МГц |
|
Канали |
2 + 1 зовн. |
2 + 1 зовн. |
2 + 1 зовн. |
|
Частота дискретизації |
1 Гвиб/с |
||
|
Макс. глибина пам'яті |
14 МБ/кан (один канал); 7 МБ/кан (два канали) |
||
|
Швидкість захоплення осцилограм |
400,000 осц/с (режим сегментованої вибірки) |
||
|
Типи запуску |
Edge, Slope, Pulse, Window, Runt, Interval, Time out (Dropout), Pattern, Video |
||
|
Вертикальна чутливість |
500 мкВ/под - 10 В/под |
||
|
Математичні операції |
додавання, віднімання, множення, ділення, ШПФ, диференціація, інтеграція, квадратний корінь |
||
|
ШПФ (обробка) |
1 М крапок |
||
|
Автоматичні вимірювання |
38 типів: подрахунок статистики, зум-операції, логічні операції, математичні операції, історія, відносні вимірювання |
||
|
Декодування |
I2C, SPI, UART/RS232, CAN, LIN |
||
|
Ввід/вивід |
USB Host, USB Device, LAN, Pass/Fail, Trigger Out, Ext Trigger |
||
|
Дисплей |
7-дюймовий (800×480) |
||
|
Живлення |
AC 100-240 В, 45 Гц - 440 Гц, 50 ВА макс. |
||
КОРОТКИЙ ПОСІБНИК
Завантажити короткий посібник для SIGLENT серії SDS1000X-E (англ.)
ІНСТРУКЦІЯ КОРИСТУВАЧА
Завантажити інструкцію користувача для SIGLENT серії SDS1000X-E (англ.)
ПОСІБНИК З ПРОГРАМУВАННЯ
Завантажити посібник з програмування для SIGLENT серії SDS1000X-E (англ.)
КОМПЛЕКТАЦІЯ
- Фосфорний цифровий осцилограф SIGLENT SDS1202X-E — 1 шт.
- Пасивний щуп 1x 10x — 2 шт.
- Кабель USB — 1 шт.
- Кабель живлення — 1 шт.

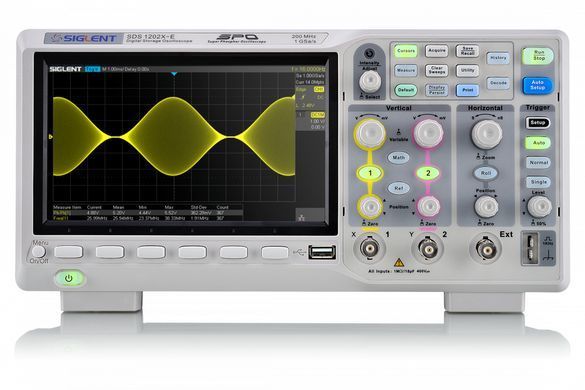

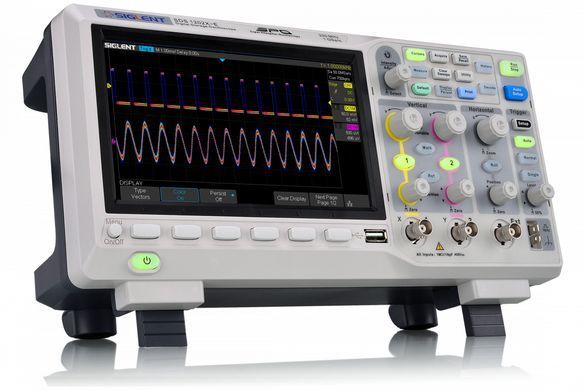

Фосфорний цифровий осцилограф SIGLENT SDS1202X-E
Фосфорний цифровий осцилограф SIGLENT SDS1202X-Е – витончений та багатофункціональний пристрій. Цей прилад призначений для вимірювання та аналізу різних електричних сигналів. Устаткування характеризується передовими технічними характеристиками та надійністю роботи, що робить його незамінним інструментом для дослідження і відладки електронних схем. Основною особливістю моделі SIGLENT SDS1202X-E є наявність рідкокристалічного TFT-дисплея на 7 дюймів, який дозволяє візуалізувати та зберігати протягом тривалого часу складні сигнали, завдяки чому користувач може детально вивчати і аналізувати отриману інформацію.
Осцилограф має два аналогові канали із смугою пропускання в 200МГц, що забезпечує високу чіткість і точність відображення сигналів. Модель SIGLENT SDS1202X-E оснащена безліччю корисних функцій, серед яких:
- автовизначення сигналів;
- режим автоматичного вимірювання;
- виконання математичних операцій над сигналами;
- низький рівень фонового шуму;
- апаратна високошвидкісна функція Pass/Fail;
- широкий вибір інтерфейсів;
- технологія фосфорних осцилографів нового покоління.
Крім того, осцилограф має можливість запису сигналів на зовнішній USB-накопичувач, що дозволяє зберігати результати вимірювання і аналізу для подальшої обробки.
Управління осцилографом здійснюється за допомогою інтуїтивно зрозумілого та зручного інтерфейсу. Яскравий і контрастний дисплей дозволяє легко читати інформацію, що відображається, навіть при яскравому освітленні приміщення.
