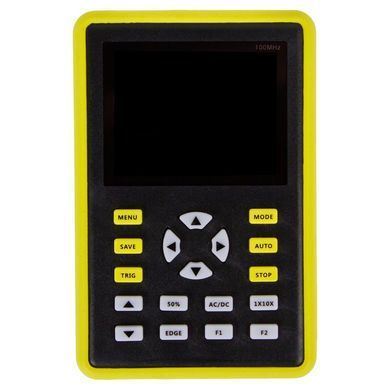

FNIRSI 5012H – це портативний одноканальний цифровий осцилограф. Частота дискретизації 500 Мвиб/с, смуга пропускання 100 МГц. Оснащений кольоровим 2,4-дюймовим TFT-дисплеєм, живиться від вбудованої літієвої батареї 3000 мАг, що забезпечує до 8 годин безперервної роботи.
Особливості
- Компактність.
- Функція післясвітіння.
- 2.4-дюймовий кольоровий екран.
- 100 МГц аналоговий вхід, 500 Мвиб/с частота дискретизації (1X = 5 МГц, 10X = 100 МГц).
- Потужний файловий менеджер: підтримка перегляду та видалення ескізів тощо.
- До 12 параметрів вимірювання: за напругою VPP, VP, Vmax, Vmin, Vavg, Vrms, частотні, Duty +, Duty-, Time +, Time-, Time.
- Функція запуску (одиночна, нормальна, автоматична).
- Можливість збереження сигналів натисканням на одну кнопку.
- Функція автоматичного вимірювання.
- Вбудована пам'ять 64 МБ, максимальне зберігання 2000 сигналів.
- Функція паузи дозволяє будь-якої миті заморозити сигнал.
- Функція регулювання яскравості екрану.
- Вбудований літієвий акумулятор 3000 мАг, що забезпечує до 8 годин безперервного використання.
- Неслизький силіконовий чохол.
Технічні характеристики
| Кількість каналів | 1 |
| Смуга пропускання | 100 МГц |
| Частота дискретизації | 500 МВиб/с |
| Глибина запису | 128 Кб |
| Вхідні параметри | |
|---|---|
| Режими входу | DC, AC |
| Вхідний імпеданс | 1 МОм, 25 пФ |
| Коефіцієнт розподілу стандартних пробників | 1 Х, 10 Х |
| Максимальна вхідна напруга | 80 В (1 X), 800 В (10 Х) |
| Горизонтальна розгортка | |
| Коефіцієнт розгортки | 50 с/под - 6 нс/под |
| Вертикальна розгортка | |
| Коефіцієнт розгортки | 50 мВ/под - 100 В/под |
| Час наростання | < 3 нс |
| Вертикальна роздільна здатність | 8 біт |
| Точність напруги | ± 2% |
| Точність частоти | ± 0,01% |
| Система синхронізації | |
| Режими синхронізації | автоматичний, нормальний, одиночний |
| Режим тригера | за фронтом (що спадає або наростає) |
| Система вимірювання | |
| Автоматичні вимірювання | VPP, VP, Vmax, Vmin, Vavg, Vrms, Frequent, Duty +, Duty-, Time +, Time- |
| Курсорні вимірювання | XY, тригер Y |
| Загальні характеристики | |
| Дисплей | кольоровий TFT-дисплей, 2.4 дюйма, 320 × 240 пікселів |
| Живлення | вбудована літієва батарея 3000 мАг, 8 годин безперервної роботи |
| Інтерфейс | Micro-USB |
| Вбудована пам'ять | 64 МБ |
| Габарити | 144 × 74 × 33 мм |
| Вага нетто | 388 г |
