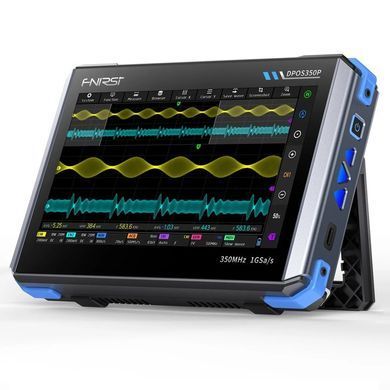

FNIRSI DPOS350P — це високопродуктивний багатофункціональний універсальний осцилограф, що підходить для широкого спектру промислових і дослідницьких завдань. Завдяки потужній інтегрованій конструкції, високій частоті дискретизації і широкій смузі пропускання він здатний точно аналізувати складні сигнали, забезпечувати чітке відображення форми сигналу і інтелектуальний тригер. Вбудований дисплей з високою роздільною здатністю, сенсорне управління, інтелектуальна тригерна система і кілька режимів вимірювання роблять його точним і надійним інструментом для тестування й аналізу в лабораторіях, на виробничих лініях і в сервісних центрах.
Особливості
- Поєднує осцилограф на 350 МГц, генератор сигналів на 50 МГц, аналізатор спектру від 200 кГц до 350 МГц та аналізатор АЧХ на 50 МГц
- Точно захоплює та відображає сигнали з рідкісними аномаліями завдяки реальній частоті дискретизації 1 Гвиб/с, аналогової смузі пропускання 350 МГц (в одноканальному режимі) та надвисокій частоті оновлення 50 000 осц/с
- 7-дюймовий IPS-сенсорний дисплей з роздільною здатністю 1024×600 забезпечує чітке відображення форм сигналу та підтримує перемикання режимів градацій сірої та колірної температури, що спрощує експлуатацію у різних умовах тестування
- Вбудований генератор сигналів 50 МГц підтримує 14 стандартних форм сигналів і функцію налаштування користувацьких форм, а аналізатор спектру охоплює діапазон частот від 200 кГц до 350 МГц, що ідеально підходить для тестування електромагнітних завад, радіочастот і високочастотних сигналів
- Стабільну роботу забезпечують захист до 400 В, а також технологія швидкого заряджання QC18W, що дозволяє повністю зарядити прилад за 2 години
- Підтримує зберігання до 500 форм сигналів та 90 зображень, а також експорт даних через USB для аналізу та створення звітів
Технічні характеристики
| Характеристики осцилографа | |
|---|---|
| Аналогові канали | 2 |
| Аналогова смуга пропускання | 350 МГц |
| Час наростання | 1 нс |
| Макс. частота дискретизації | 1 Гвиб/с |
| Глибина пам'яті | 60 кБ |
| Вхідний опір | 1 МОм / 14 пФ |
| Діапазон часової розгортки | 5 нс ~ 50 с |
| Прокручування розгортки | 50 мс ~ 50 с |
| Вертикальна чутливість | 2 мВ ~ 20 В (1X) |
| Вертикальний діапазон | 16 мВ ~ 160 В (1X) |
| Точність за постійним струмом | ±2% |
| Точність за часом | ±0,01% |
| Режим входу | DC / AC |
| Згасання щупа | 1X / 10X / 100X |
| Обмеження смуги пропускання | 150 M / 20 M |
| Режим високої роздільної здатності | 8 біт ~ 16 біт |
| Вимірювані параметри | 12 видів |
| Курсорні вимірювання | час, період, частота, рівень, напруга |
| Тип тригера | цифровий |
| Канал тригера | CH1 / CH2 |
| Режими тригера | авто / одинарний / нормальний |
| Фронт тригера | висхідний / спадний |
| Придушення тригера | L1 ~ L3 |
| Рівень тригера | вручну / авто 10% ~ 90% |
| Зберігання скріншотів | 90 зображень |
| Зберігання форм сигналів | 500 груп |
| Фонова сітка | показана / прихована |
| Переміщення форми хвилі | грубе/точне налаштування |
| Захист від перенапруги | витримує до 400 В |
| Яскравість хвилі | регулюється |
| Просте відображення ШПФ | підтримується |
| Цифрова флуоресценція | підтримується |
| Режим колірної температури | підтримується |
| Режим X-Y | підтримується |
| Масштабована розгортка (ZOOM) | підтримується |
| Автоналаштування однією кнопкою | підтримується |
| Скидання однією кнопкою | підтримується |
| Браузер даних | підтримується |
| Характеристики генератора сигналів | |
| Типи форм сигналів |
14 стандартних + користувацькі |
| Частота | 0 ~ 50 МГц (тільки синус, інші форми до 10 МГц/5 МГц/3 МГц) |
| Амплітуда | 0 ~ 5 В пік-пік |
| Зміщення | -2,5 В ~ +2,5 В |
| Прогальність | 0,1% ~ 99,9% |
| Роздільна здатність за частотою | 1 Гц |
| Роздільна здатність за амплітудою | 1 мВ |
| Роздільна здатність за зміщенням | 1 мВ |
| Роздільна здатність за прогальністю | 0,1% |
| Користувальницькі форми сигналів | 500 груп |
| Характеристики аналізатора АЧХ | |
| Частота сигналу, що ініціює | 100 Гц ~ 50 МГц |
| Амплітуда сигналу, що ініціює | 0 ~ 5 В пік-пік |
| Зміщення сигналу, що ініціює | -2,5 В ~ +2,5 В |
| Кількість точок частоти | 20 ~ 500 |
| Курсорні вимірювання | частота / посилення / фаза |
| Режим роботи | одноразовий/циклічний |
| Калібрування системи | підтримується |
| Характеристики аналізатора спектра | |
| Метод перетворення | ШПФ |
| Довжина ШПФ | 4K ~ 32K |
| Діапазон частот | 200 кГц ~ 350 МГц |
| Діапазон рівнів | -60 дБмВ ~ +260 дБмВ |
| Курсорні вимірювання | частота/амплітуда |
| Маркерний параметр | максимальна енергетична гармоніка |
| Каскадна діаграма | підтримується |
| Каскадна 3D-діаграма | підтримується |
| Автоналаштування | підтримується |
| Калібрування системи | підтримується |
| Загальні характеристики | |
| Конфігурація під час увімкнення | 5 передустановок |
| Мови | китайська / англійська / російська / португальська |
| Дисплей | 7 дюймів, 1024 × 600 пікселів, IPS, повний кут огляду, сенсорний ємнісний |
| Интерфейс расширения | USB-порт для передачі даних |
| Автоматичне вимкнення | 15 хв ~ 1 год / вимкн. |
| Температура зберігання | -20 ~ 60℃ |
| Вимоги до заряджання | QC18W, 12 В/1,5 A (Type-C) |
| Акумулятор | 3,7 В, 8000 мАг, літієвий |
| Час автономної роботи | близько 3 годин |
| Час заряджання | увімкнений ≈ 5 годин |
| Потужність | 10 Вт |
| Охолодження | повітряне |
| Габарити | 190 мм × 128 мм × 37 мм |
| Оновлення прошивки | підтримка .iso оновлень |
