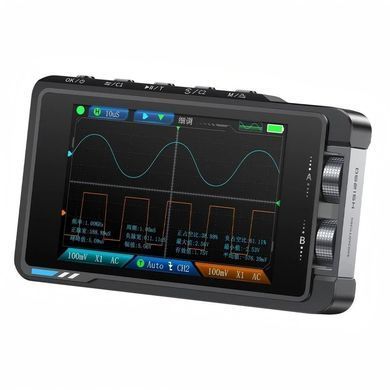

FNIRSI DS215H – це багатофункціональний осцилограф, що поєднує два інструменти в одному корпусі: двоканальний вимірювальний модуль та вбудований генератор сигналів. Він створений для фахівців з обслуговування електроніки, розробників та інженерів, яким важливі точність, автономність та зручність у використанні.
Прилад забезпечує детальну візуалізацію сигналів на 3,5-дюймовому IPS-дисплеї з роздільною здатністю 480×320. Частота дискретизації досягає 250 Мвиб/с, що дозволяє вловлювати до 30 000 осцилограм на секунду. Завдяки глибині пам'яті в 4 МБ та підтримці високої вхідної напруги до ±400В, пристрій надійно працює навіть за складних умов.
Особливості
- Висока точність завдяки частоті дискретизації до 250 Мвиб/с та аналоговій смузі пропускання 50 МГц
- Підтримує вимірювання пікової напруги до ±400 В, забезпечуючи надійну та безпечну роботу за складних умов
- Зберігання та перегляд знімків екрану для зручного та ефективного аналізу даних
- Генератор сигналів підтримує 13 форм сигналів з діапазоном частот від 0 до 50 кГц, з регульованим кроком 1 Гц (вихідні параметри, зокрема, частоту, амплітуду та коефіцієнт заповнення можна налаштувати вручну)
- Оснащений 3,5-дюймовим дисплеєм (роздільна здатність 480×320)
- Компактна та легка конструкція для роботи на виїзді
- Живлення від літієвого акумулятора ємністю 1500 мАг забезпечує до 4 годин безперервної роботи
Технічні характеристики
| Осцилограф | |
|---|---|
| Канали | 2 |
| Смуга пропускання | 50 МГц |
| Частота дискретизації у реальному часі | 250 Мвиб/с |
| Пам'ять | 14 МБ |
| Діапазон часової розгортки | 20 нс/под - 20 с/под |
| Вертикальна чутливість | 10 мВ/под - 10 В/под |
| Вертикальна роздільність | 8 біт |
| Вхідний опір | 1 МОм |
| Режим зображення форми сигналів | прокручування |
| Типи вимірювань | цикл, частота, пік-пік, макс., мін., середн., RMS, ампер, робочий цикл, ширина імпульсу |
| Коефіцієнт згасання щупа | 1x/10x |
| Режими входу | AC/DC |
| Тип тригера | висхідний/спадний фронт |
| Пікова напруга | ±400 В |
| Діапазон рівня тригера | 8 сіток (позитивних та негативних) |
| Режим тригера | авто / нормальний / одинарний |
| Генератор сигналів | |
| Типи сигналів | sine, rectangular, sawtooth, half, full, step, anti step, noise, exponential rise, exponential drop, DC signal, multi tone, sink pulse, Lorentz |
| Частота | 0-50 кГц |
| Прогальність прямокутного сигналу | 0-100% |
| Амплітуда сигналу | 0,1 В-3,0 В |
| Загальні характеристики | |
| Дисплей | 3,5-дюймовий кольоровий IPS-дисплей високої чіткості |
| Підсвічування | регулюється |
| Інтерфейс заряджання | Type-C (5 В/1 А) |
| Акумулятор | 1500 мАг |
| Мови | 中文, English, Deutsch, Português, 日本語, Español, 한국인, Pyccкий |
| Габарити | ≈66 мм × 110 мм × 19,5 мм |
| Вага | ≈138 г |
