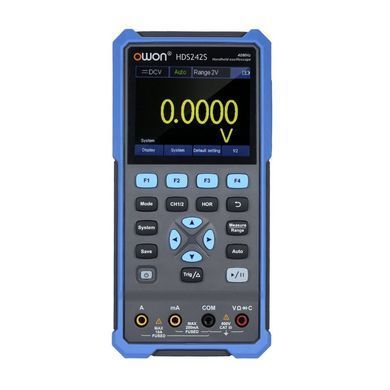

OWON HDS242S – це портативний двоканальний осцилограф з вбудованим генератором сигналів, зі смугою пропускання 40 МГц, частотою дискретизації 250 Мвиб/с, об'ємом пам'яті 8 кБ та 3,5" РК дисплеєм. OWON HDS242S оснащений вбудованим мультиметром на 20000 відліків, за допомогою якого можна виміряти напругу, струм, опір, ємність, провідність, а також тестувати діоди. Завдяки висококонтрастному РК дисплею з високою роздільною здатністю прилад можна використовувати у польових умовах.
Особливості
- Два канали
- Смуга пропускання: 40 МГц, частота дискретизації: 250 Мвиб/с
- Прилад 3 в 1: осцилограф + вбудований генератор сигналів довільної форми + мультиметр
- Функції мультиметра: напруга, струм, опір, ємність, тест діодів і провідність
- 3,5-дюймовий кольоровий висококонтрастний РК дисплей з високою роздільною здатністю
- Акумуляторна батарея 18650 зі споживаною потужністю ≤3 Вт забезпечує до 6 годин безперервної роботи
- Інтерфейс USB Type-C, підтримка команд SCPI
- Функція автокалібрування
Технічні характеристики
| Осцилограф | ||
|---|---|---|
| Канали | 2 | |
| Смуга пропускання | 40 МГц | |
| Частота дискретизації | 1 канал: 125 МВиб/с | |
| 2 канали: 250 МВиб/с | ||
| Режими вибірки | пряма вибірка, пікові вимірювання | |
| Об'єм пам'яті | 8 кБ | |
| Запис осцилограм | 10 000 осцилограм/с | |
| Режими входу | DC, AC, GND | |
| Вхідний імпеданс | 1 МОм ± 2%, паралельно з 16 пФ ± 10 пФ | |
| Коефіцієнт ділення | 1X, 10X, 100X, 1000X, 10000X | |
| Макс. вхідна напруга | 400 В (DC+AC, PK-PK, вхідний опір 1 МОм; коефіцієнт ділення 10:1) | |
| Обмеження смуги пропускання | 20 МГц | |
| Горизонтальна шкала | 5 нс/под-1000 с/под, крок 1-2-5 | |
| Вертикальна чутливість | 10 мВ/под-10 В/под | |
| Вертикальна роздільна здатність | 8 біт | |
| Тип запуску | Edge | |
| Режими запуску | одиничний, звичайний, автоматичний | |
| Автоматичні вимірювання | період, частота, середнє, пік-пік, мінімум, максимум | |
| Курсорні вимірювання | амплітудні, часові, dT, dV | |
| Мультиметр | ||
| Роздільність | 20000 відліків | |
| Функції вимірювання | постійна напруга | 0,01 мВ - 1000 В (±0.5% + 5) |
| змінна напруга | 0,01 мВ - 750 В (±0.8% + 5) | |
| постійний струм | 10 мкА - 10 А (±0.8% + 2) | |
| змінний струм | 10 мкА - 10 А (±1% + 5) | |
| опір | 0,01 Ом - 100 МОм (±0.8% + 3) | |
| ємність | 1 пФ - 2 мФ (±3% + 10) | |
| тестування діодів | 0-2 В | |
| провідність | ||
| Вхідний опір | 10 МОм | |
| Максимальна вхідна напруга | AC 750 В, DC 1000 В | |
| Максимальний вхідний струм | DC: 10 А; AC: 10 А | |
| Генератор сигналів довільної форми | ||
| Частота сигналу | Синусоїдальний (sine) | 0,1 Гц ~ 25 МГц |
| Меандр (Square) | 0,1 Гц ~ 5 МГц | |
| Лінійний (Ramp) | 0,1 Гц ~ 1 МГц | |
| Імпульсний (Pulse) | 0,1 Гц ~ 5 МГц | |
| Експоненційний (EXP) | 0,1 Гц ~ 5 МГц | |
| Частота дискретизації | 125 МВиб/с | |
| Амплітуда | 0,01 В пік-пік ~ 2,5 В пік-пік (при 50 Ом) | |
| Зсув постійного струму (високий імпеданс Z) | ±(2,5 В – Амплітуда В пік-пік/2) | |
| Частотна роздільна здатність | 0,01% | |
| Кількість каналів | 1 | |
| Глибина сигналу | 8 кБ | |
| Вертикальна роздільна здатність | 14 біт | |
| Вихідний імпеданс | 50 Ом | |
| Загальні характеристики | ||
| Дисплей | 3,5-дюймовий РК | |
| Інтерфейс | USB Type-C | |
| Габарити | 195 мм × 95 мм × 38 мм | |
| Вага | 505 г | |
