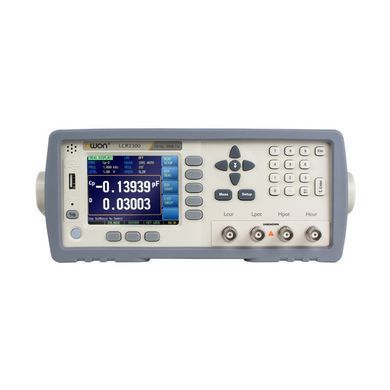

OWON LCR2020 – це прецизійний настільний вимірювач RLC, оснащений 32-бітовим ARM-мікропроцесором. Прилад вимірює індуктивність, ємність, опір, комплексний опір, якісний показник, тангенс кута втрат, фазовий кут і постійний опір з точністю до 0,05%. Проводить від 10 Гц до 20 кГц, має функції сортування і зберігання даних, підтримує інтерфейси RS-232C і драйвер, а також USB. Підтримуються протоколи SCPI і Modbus для віддаленого управління і збору даних.
Особливості
- Послідовна частота тестування
- Базова точність: 0,05%
- Швидкість вимірювання до 40 разів на секунду
- 9 діапазонів вимірювання, авто, утримання та номінальне значення (прилад автоматично вибирає оптимальний діапазон на основі номінального значення)
- Вимірювання DCR та внутрішнього постійного зміщення (±2,5 В)
- 3,5-дюймовий кольоровий РК-дисплей
- Інтерфейси: USB хост/пристрій, RS232, драйвер
- Підтримка SCPI та протоколу зв'язку ModbusRTU
Технічні характеристики
| Функції тестування | Cs-Rs, Cs-D, Cp-Rp, Cp-D, Lp-Rp, Lp-Q, Ls-Rs, Ls-Q, G-B, R-X, Z-θr, Z-θd, DCR |
| Параметри моніторингу | Z, D, Q, θr, θd, R, X, G, B, Y, Vac, Lac, △, △% |
| Частота тестування | 10 Гц ~ 20 кГц |
| Базова точність | 0,05% (повільно/середньо), 0,1% (швидко) |
| Швидкість вимірювання | 40 разів/с, 10 разів/с, 3 рази/с |
| Діапазон вимірювань | L：0,00001 мкГн ～ 9999,99 Гн C：0,00001 пФ ～ 9999,99 мФ R, X, Z: 0,00001 Ом ～ 99,9999 МОм B, G: 0,01 нСм ～ 999,999 См D: 0,00001 ～ 9,99999 Q: 0,00001 ～ 99999,9 θd: -179,999°～179,999° θr: -3,14159 ～ 3,14159 %: -999,999% ～ 999,999% |
| Вихідний імпеданс | 30 Ом, 50 Ом, 100 Ом |
| Регулювання діапазону | Авто, утримання та номінальний діапазон. Усього 9 діапазонів |
| Зміщення постійного струму (внутрішнє) | -2,50 В ~ +2,50 В |
| Функція кореляції | обрив/коротке замикання |
| Функція звукового сигналу | вимкнено/норма/відхилення та високий/низький звуковий сигнал |
| Пам'ять | вбудовані 10 файлів |
| Режим запуску | внутрішній, ручний, зовнішній та дистанційний запуск |
| Інтерфейс | USB хост/пристрій, RS232, драйвер |
| Дисплей | 3,5-дюймовий РК |
| Живлення | 100-240 В змінного струму, 50-60 Гц |
| Запобіжник | 250 В, 3 А, інерційний |
| Максимальна номінальна потужність | 15 В |
| Габарити | 264 мм × 349,5 мм × 216 мм × 322,9 мм |
| Вага | 3 кг |
